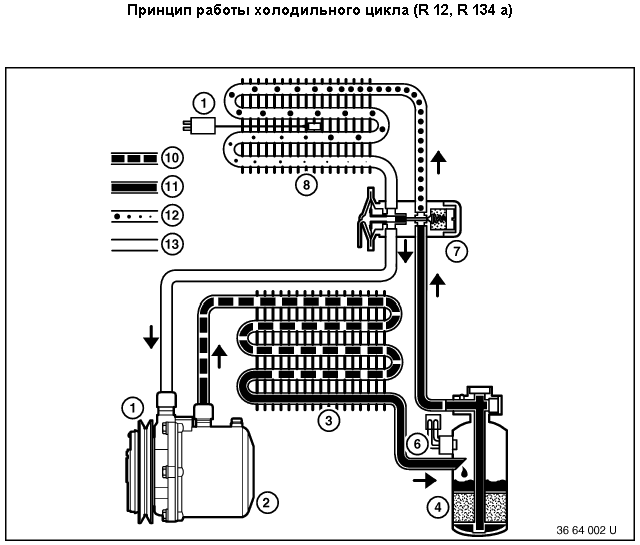

1.     электромагнитная муфта

2.     компрессор

3.     конденсатор

4.     бачок осушителя

6.предохранительный переключатель (прессостат высокого, низкого давления)

7. предохранительный клапан

8.     испаритель

9.     термовыключатель

10. высокое давление газа

11. высокое давление жидкости

12. низкое давление жидкости

13. никое давление газа



После включения кондиционера, начинается «холодный цикл», т.е. на электромагнитную муфту подается ток.

Таким образом, происходит силовое замыкание ременного шкива с анкерным диском сцепления, компрессор приводится в действие.

Компрессор повышает давление газообразного хладагента. На сторону впуска подается газ-хладагент. Хладагент сжимается, причем температура пара возрастает. Находящийся под высоким давлением газ подается по трубопроводу высокого давления к конденсатору, расположенному на передней стороне радиатора двигателя. За счет встречного потока воздуха и дополнительного нагнетателя, находящийся под высоким давлением горячий газ-хладагент охлаждается. По достижении «точки росы», газ-хладагент превращается в жидкость. Все еще находящийся под высоким давлением хладагент подводится к бачку осушителя. В бачке осушителя из хладагента удаляются частицы грязи, влага, а также кислоты, только в количественной последовательности приблизительно 6-10 грамм для систем с хладагентом R12 и 10-16 грамм для систем R134a.



От бачка осушителя хладагент отводится к предохранительному клапану. Предохранительный клапан образует точку раздела в системе и дозирует количество хладагента. Количество хладагента регулируется в зависимости от температуры и давления на выходе испарителя. В испарителе хладагент подвергается разрежению, переходит в газообразное состояние и при этом сильно охлаждается. Проходящий через испаритель наружный воздух и, соответственно, рециркулированный воздух охлаждается и подается через сопла в салон.

Газообразный хладагент снова всасывается компрессором, на чем холодильный цикл заканчивается.

Влага, содержащаяся в наружном или рециркулированном воздухе, который протекает через испаритель, конденсируется на холодных пластинах. Конденсат на испарителе стекает через резиновые шланги в нише коробки передач наружу и в зависимости от влажности воздуха под автомобилем во время стоянки может образоваться лужа воды до 200 мл. Это является абсолютно нормальным и ни в коем случае не указывает на возникновение неисправности в системе.

Может случиться, что конденсат на пластинах испарителя замерзнет и превратится в лед. Датчик температуры испарителя кондиционера препятствует образованию льда, поскольку при температуре испарителя t=2С он отключает компрессор. Вариации показаний до 2С компрессор включает снова. Предохранительный переключатель (прессостат высокого или низкого давления) отключат кондиционер при слишком высоком или низком давлении. Благодаря этому препятствуется повреждение кондиционера. Прессостат среднего давления при давлении прибл. 18 бар включает вторую скорость дополнительного вентилятора.

Благодаря этому исключается частое включение и выключение компрессора, поскольку максимальное давление достигается недостаточно быстро.



















http://www.auto.ru/wwwboards/renault/0167/46856.shtml
Отправлено : Юрий123, 27 Июня 2002 в 11:44:33
Про ремонт кондиционера самому (много и понятно)

КАК РАБОТАЕТ КОНДИЦИОНЕР.

Есть 2 контура - высокого и низкого давления. Когда кондиционер выключен давление в обоих контурах равно 6-7 атм. При включении кондиционера компрессор высасывает газ (фреон) из контура низкого давления и сжимает его в контуре высокого давления. Сжатый фреон расширяется проходя узкое место (orifice tube или ТРВ (не помню расшифровки, что-то типа "дроссельной трубки" и "расширительного клапана") между контурами высокого и низкого давления поглощает тепло ("производит холод"), для увеличения эффективности этого процесса эти расширившиеся пары проходят испаритель, который стоит в салоне автомобиля. В контуре высокого давления стоит конденсор (рядом с радиатором охлаждения двигателя), он периодически обдувается вентилятором, чтобы понизить температуру сжатого фреона. Схему кондиционера можно посмотреть на www.patricia-travel.ru/ac/ac.gif. Когда кондиционер исправно работает в контуре низкого давления - 2.5 - 3.5 атм., а в контуре высокого давления 12-15 атм.
Под капотом можно найти 2 штуцера с шариковыми клапанами - один в контуре высокого давления (бОльшего диаметра), другой в контуре низкого давления. Фреон закачивается в контур низкого давления.
В контуре низкого давления есть датчик с двумя проводами. Если давление ниже 2 атм. он разомкнут, если выше - замкнут. В контуре высокого давления есть датчик с 4 мя проводами - высокого и сверхвысокого давления (по словам TDB-1). Когда давление становится выше определенной величины он включает вентилятор кондиционера. Если снять разъем с датчика высокого давления или датчика низкого давления кондиционер включаться не будет вообще.

КАК ДИАГНОСТИРОВАТЬ НЕИСПРАВНОСТЬ.

При включении AC на приборной панели и наличии давления фреона большего 2 атм.должна включится муфта компрессора, чтобы передать усилие от вращаемого ремнем ролика к компрессору. То, что муфта сработала несложно понять по появлению дополнительного звука, незначительному изменению оборотов двигателя или просто посмотрев в на ролик, на внешней стороне которого начинает крутится черный треугольник, жестко привинченный к валу компрессора. Кстати, можно проверить, не клинит ли компрессор, вращая рукой этот треугольник (при выключенном двигателе!!!), при отсутствии фреона вращение должно быть равномерным и легким (как он вращается при наличии давления не знаю - не пробовал).
Если компрессор не начал вращаться, нажмите на шарик клапана любого из контуров - если не начнет выходить со свистом фреон то все ясно - ищите течь, чините, заправляйте.
Если фреон в системе есть - снимите разъем с датчика низкого давления и замкните его проволочкой на пару секунд, чтобы только посмотреть, включилась ли муфта.(в конференции говорилось, что на некоторых машинах датчик проволочкой замыкать нельзя. Я проверял по электрическим схемам Ford: Contour (Mondeo), Mercury, Cogar, Taurus, Bronco там везде стоит датчик просто на замыкание, поэтому я почти уверен, что во всех машинах Ford с этим типом компрессора это так). Если муфта не включилась, а компьютер считает что давление в системе нормально (именно это вы ему сообщаете, замыкая датчик) - то наиболее вероятная причина - электрика. Дальше можно проверять схему соединений, напрямую подавать 12 Вольт на муфту и.т.д. Если при замыкании датчика муфта включается - недостаточное давление фреона проверяется манометром) или неисправный датчик.
Если все включается, но компрессор издает скрежещущие звуки или вмертвую клинит так, что начинает проскальзывать ремень от которого идет едкий черный дым - то причина неисправности, разумеется, компрессор.

КАК ЧИНИТЬ КОМПРЕССОР.

Компрессор снимается с автомобиля легко. Сначала снимается ремень (serpеntine belt),если Вы хотите продолжать ездить на машине во время ремонта компрессора - купите более короткий ремень, который позволит крутить все кроме компрессора. Стоит он 10$.Потом откручивается болт (10мм), который крепит трубки (2 трубки, высокого и низкого давлений, закрепленные у компрессора в один блок) к компрессору. У меня в машине потребовался удлинитель и кардан, чтобы открутить этот болт сверху тоцевым ключем.
Машина поднимается на домкрате, и снизу откручиваются 3 болта (10мм), которые крепят компрессор к двигателю. Компрессор с муфтой в сборе вынимается. Не забудьте вытащить разъем, идущий к муфте.
Разборка компрессора. Откручивается винт с торца, снимается треугольник надетый на вал. Снимается пластина (которая притягивается магнитным полем катушки муфты к ролику и передает усилие от ролика через треугольник к валу компрессора). Снимается ролик (для этого расжимается пружинная шайба). Дальше самая неприятная часть - откручивание 4 болтов (10мм) которые стягивают половинки корпуса компрессора. Неприятность заключается в том, что они закручены сильно и нельзя использовать торцевой ключ так как мешает катушка муфты. Я открутил их накидным ключем (6 граней!) на которй пришлось одеть трубку и слегка постукивать.
Вся операция заняла: serpеntine belt - 10 мин., снятие компрессора 20 мин., разборка компрессора 20 мин.
Компрессор внутри состоит из 2 половин блоков цилиндров (5 цилиндров), 5 поршней расположенных по кругу, вала с алюминиевым наклоненным диском, который двигает поршни и клапанов с двух сторон, выполненных в виде хитровырезанных стальных пластин.
Клинило компрессор из-за того, что образовались задиры на аллюминиевом диске, по которым скользят стальные полусферы (плоская сторона - к диску, "полусферная" сторона к поршням). Задиры и отсутствие масла приводят к появлению горизонтальной составляющей в ходе поршней, перекосу половин блока цилиндров и, соответственно,"мертвому" заклиниванию компрессора. На самих поршнях есть пластиковые пояски, которыми они трутся о поверхность цилиндров. Мне показалось, что никакое заклинивание компрессора не может привести к неустранимым дефектам - порче поверхности цилиндров и поршней.
Мягким бруском для точки ножей (с водой) были сняты задиры и заусенцы с алюминиевого диска (на глубину ~ 0.2 мм) и полировальной пастой алюминиевый диск был отполирован. Все это заняло минут 20.
После чего компрессор собирается в порядке обратном сборке.
Винты закручивать сильно!, когда разберете, сами поймете почему - уплотнение идет через шайбы клапанов с выступающим профилем упирающимся в отполированные части корпуса (изнутри).
Заливается масло (в дырку контура низкого давления), грамм 50-60. Масло я использовал специальное, для кондиционеров 134а, оно на вид как густое синтетическое масло двигателя и стоит 5$ за 190 грамм.
Если вращать компрессор рукой - то вращение его равномерное, мягкое, только тихонько внутри похлюпывает масло.



КАК ЗАПРАВЛЯТЬ КОНДИЦИОНЕР

Покупаете баллончики R134a стоимостью 4.5$ за штуку, в каждом содержится 12 унций фреона (300 гр.). Подключаете его посредством шланга с краником к ПОРТУ НИЗКОГО ДАВЛЕНИЯ и начинаете потихоньку заправлять систему. Так как мне не хотелось, чтобы в системе оставался влажный воздух, натекший во время отсутствия компрессора (компрессор был снят на пару дней) я закрутил не до конца болт, крепящий трубки к компрессору и продул систему фреоном как со стороны контура высокого так и низкого давлений, позволяя ему выходить через щель неплотного соединения у компрессора.
Заправьте немножко. Включите кондиционер. Заправляйте дальше. Когда давление превысит 2 атм. сработает датчик низкого давления, включится муфта. Компрессор начнет высасывать фреон из контура низкого давления, накачивая его в контур высокого, давление в контуре низкого давления упадет ниже 2 атм., муфта выключится. Давление начнет выравниваться в контурах ВД и НД (при выключенной муфте), т.е. начнет расти давление в контуре НД, а в контуре ВД начнет уменьшаться. Как только давление превысит 2 атм. включится компрессор и.т.д. Вы держите баллончик с открытым краником, муфта включается-выключается периодически, по мере заполнения период становится все больше. Наконец наступает момент, когда фреона в системе столько, что в контуре НД оно уже не падает ниже порога срабатывания датчика НД, компрессор работает непрерывно, в салоне появляется долгожданный холод. Подождите еще немного, иногда потряхивая баллончик. Подождите, пока не начнет включаться вентилятор кондиционера, это будет означать, что начал срабатывать датчик высокого давления. Имейте ввиду, что заправить кондиционер при неработающем компрессоре невозможно, в баллончике недостаточно давления чтобы закачать необходимые равновесные 6-7 атм., а при работающем компрессоре давление в контуре НД понижается до 2-3 атм.

ЗАКЛЮЧЕНИЕ

Если прочитать вышенаписанное внимательно, то станет понятно, что кондиционер штука довольно простая, проще чем тот же двигатель. Однако, про ремонт двигателя написано в любой книжке, в то время как про компрессор удается насобирать информацию по крохам.
В Chilton-овских книжках написано просто - не трогать, штраф за выпуск фреона в атмосферу 10,000$ (не ясно, почему это написано в книжках про R134a, который и был как раз выпущен как безвредный заменитель R12) и ни слова больше. В Hayesе не намного лучше. Может быть где-то и можно купить специальные книги, но я не нашел. Новый компрессор стоит 350-400$, работа с заправкой уж никак не меньше 200$. Имеет смысл починить самому, во первых денег сэкономите (расход - 2 х 4.5=9$ за фреон, 5$ за масло), во вторых, холод в салоне станет намного приятней, а в третьих, просто интересно посмотреть компрессор внутри (красивая вещь!).
Конечно, я потратил больше времени и денег чтобы разобраться - покупал манометры, делал переходники на нестандартные шланги, пытался откручивать трубки (показалось, что компрессор так не вынется) и.т.д. Надеюсь, мой опыт вам пригодится.

От кондиционера можно подцепить не только простуду



В жару кондиционер в машине просто незаменим. Однако комфорт, который он создает, имеет и обратную сторону - иногда он может вызвать так называемое острое вирусное заболевание (ОРЗ). Причем, как выяснили медики, причиной недомогания в этом случае нередко становятся грибки и бактерии, поселившиеся на тепловом испарителе кондиционера.

Хотя испаритель находится в моторном отсеке, эта нечисть все же умудряется просочиться в салон автомобиля через вентиляционную систему. Попав в гортань и в легкие, бактерии могут вызвать не только простуду, но и более серьезные заболевания - бронхит и астму.

На Западе, где автомобиль с кондиционером - вещь обычная, проблему борьбы с грибками решили уже давно. Там при сервисном обслуживании испаритель в обязательном порядке подвергается дезинфекции. На этот случай даже выпущена специальная автохимия. Одни препараты очищают поверхность испарителя, другие создают на его поверхности защитную пленку, которая убивает паразитов.

Наши автовладельцы обращаются в сервис только тогда, когда кондиционер выходит из строя. Но даже в этом случае редко какой техцентр проводит дезинфекцию испарителя.

Автор/источник: http://autocitychannel.com/ ...

---

Отправлено : Андрей Де., 20 Мая 2005 18:37:55

Со временем все обладатели кондиционеров в авто задают один и тот же вопрос: чем так пахнет (воняет) в моей машине? Почему при включении зажигания, когда начинает работать вентилятор, в лицо бьёт струя далеко не благовоний? Этот вопрос появляется и в конференции "кондиционеры". Там на него кондиционерные сервисы отвечают однозначно слаженно: мыть испаритель (это та штуковина, которая, можно сказать, холод и производит, через неё проходит воздух и, охлаждаясь, дует нам в лицо и ноги). И так же слаженно называют цену: 70 - 90 $US. Хотя, уже ответ, содержащий в себе только часть ответа, настораживает. Так же слаженно они отвечают, что процедура длится 4 часа. Всё что удалось у них узнать из ответов в конференции, это:
1. систему не разбирают,
2. не перезаправляют
3. клиент сразу почувствует разницу.
Поскольку я так же отношусь к кондиционированным, а денег жалко, я задался вопросом: что и как они могут делать за это время? Зная наши сервисы, полтора часа можно смело отвести на приёмку заказа и сдачу работы клиенту. До часа уйдёт на поиск свободного бокса и откатку туда машины/прикатку её к клиенту. С пол часа можно смело отвести на подготовку сервисменами самих себя к трудовой деятельности и удалению следов грязных роб с сидений машин. Останется час. Ну, пусть два. Поскольку требуется дезинфекция испарителя, то до него ещё надо добраться. Это тоже время - с пол часа для знающих будет достаточно для добирания к испарителю и возвращения всего на свои места. Значит сама процедура несложная и не долгая.
Так что же делать для устранения запаха? Что так пахнет?
Почему летом (!), когда мы включаем (!) вентилятор после стоянки (!) автомобиля на солнце или на жаре (!), особенно после непродолжительной стоянки (!) в лицо ударяет волна запаха сравнимая с той, которую вы чувствовали, открыв стиральную машину в которой пролежало забытое вами неделю назад влажное бельё?
Сначала о происхождении, об источнике запаха.
Когда мы выключаем двигатель, отключается кондиционер. И на холодные воздуховоды и испаритель попадает влажный горячий воздух с улицы. Попадая на холодные детали воздуховодов и испарителя, из воздуха мгновенно конденсируется влага. И ладно бы только вода. Состав влаги широк и вонюч. Влага смешивается с грязью и пылью, находящейся в системе, увлажняет плесень, грибки и бактерии, неизбежно находящиеся там. Вот вам и запах. При работающем кондиционере влага с силой выносится в салон и осушается воздуховоды. Но часть её остаётся при выключении вентилятора. И при каждом последующем включении влага добавляется, множа колонии бактерий. И с годами запах превышает порог терпимости нашего носа.
Что делать, чтобы разрешить проблему?
Первый, напрашивающийся ответ, - держать систему сухой, по возможности выключая кондиционер незадолго до того, как мы приезжаем на место стоянки. Это позволит сконденсировавшейся влаге осушиться потоком тёплого воздуха и уменьшить последующую конденсацию влаги, повысив температуру воздуховодов. Но это не решит проблему с имеющимся запахом.
Тут напрашивается решение проблемы, подсказанное сервисами - дезинфекция. То есть убивание бактерий.
Чем это сделать и чем это могут делать сервисы? Понятное дело, что хлорка решит все проблемы :о) Но езда в противогазе резко снижает обзор водителя. Обратимся в лечебные учреждения и спросим, чем они дезинфицируют всё то, что им положено дезинфицировать?
Ответ: ЛИЗОЛ, он же раствор КРЕЗОЛа на мыльно-маслянной основе. Применяется для дезинфекции хирургического инструмента (!), рук перед операцией (!), операционных (!) и туалетов, между прочим! А так же уничтожения мух, источника холеры, и прочая, прочая, прочая. Что же это такое за чудо, по своим дезинфицирующим свойствам превосходящее всё известное (и даже хлор!)?! Это такой фенол. И именно на основании этого фенола выпускаются профессиональные препараты для дезинфекции кондиционеров в автомобилях, школах, больницах, мотелях и т.п. И стоят эти профессиональные средства до 40 Долларов за (О УЖАС!!!) 12 штук 250-ти граммовых банок!!! Т.е. за 3 литра. На одну обработку автомобиля производитель рекомендует использовать Ѕ банки средства. Ну, допустим, на сервисах для надёжности используют одну аэрозольную банку. Дальше молчу:
Итак, что нам, сиротам, делать? Подсказываю.
1. Достать ЛИЗОЛ - концентрат или ЛИЗОЛ-содержащие растворы. (бывают даже с запахами!)
2. Разбавить чистый ЛИЗОЛ в пропорции 1:100 (хирургический инструмент дезинфицируется при 1:20), для получения 300-400 мл. раствора (это ж какая экономия!!).
3. Залить раствор в ручной опрыскиватель или пустую банку из-под стеклоочистителя, при желании добавить парфюмерные отдушки.
4. Открыть все окна в машине настежь.
5. Завести машину, включить кондиционер на полную, максимально включить вентилятор. Направить струю воздуха в салоне в лицо/ноги, опустив сопла пониже. Поскольку теоретически раствор может таки пройдя через систему и остаться раствором и попасть на стекло и сидения, принимаем меры для предотвращения этого (хотя, думаю, лишнее это. Но, бог его знает как кожа и велюр себя поведут, хотя используют это средство буржуи и в детских садах на мебели и коврах.)
6. Выйти из машины и из распылителя разбрызгать в отверстия воздухозаборника у лобового стекла. Старайтесь не экономить и не лить струёй, а именно разбрызгивать туман - это должен делать нормальный разбрызгиватель. Поскольку все мы любим наши машины, я бы проверил в "незаметном месте действие раствора на краску и стекло :о) : ). Можно просто прикрыть газетой-тряпкой, чтобы не было потёков воды по капоту. Это была дезинфекция воздуховодов (о чём не пишут сервисы - они только про испаритель говорят).
7. Выключаем двигатель. Ждём минут десять - пусть лизол ведёт неравный бой (неравный для бактерий).
8. Заводим двигатель (кондиционер и вентилятор мы не трогали - они начинают работать вовсю). Открываем автомобиль со стороны пассажира. Включаем внутреннюю рециркуляцию воздусей (закрываем доступ воздуха с улицы). Окна открыты. Разбрызгиваем не скупясь водную пыль под ноги пассажира, под перчаточный ящик (бардачок). Там находится забор воздуха при режиме рециркуляции. Воздух попадает на испаритель и далее по системе. При возможности неплохо бы добраться собственно до испарителя и облить его обильно. Но и так пойдёт (при такой-то стоимости процедуры и возможности регулярного повтора!). Выключить зажигание. При необходимости (если всё равно запах донимает) повторить через день.
И всё! Наслаждаемся чистым воздухом.
Кстати, это средство используется даже для устранения запаха с гриля в ресторанах! И таки всё мною сказанное можно проверить либо опытным путём, либо в ихнем И-нете!
Всем удачи и чистого воздуха!

---
